Ved automatisert montering, inspeksjon, maskinering og pakkelinjer er det å oppnå presis, pålitelig og effektiv intermitterende overføring og posisjonering av arbeidsstykker mellom flere stasjoner nøkkelen til å forbedre produksjonseffektiviteten og kvaliteten. Kamindekseren (også kjent som en kamdeler) og det hule indekseringsbordet er to kjernemekanismer som oppfyller denne funksjonen. På grunn av deres forskjellige prinsipper og egenskaper, har hver enkelt uerstattelige fordeler i spesifikke bruksområder.

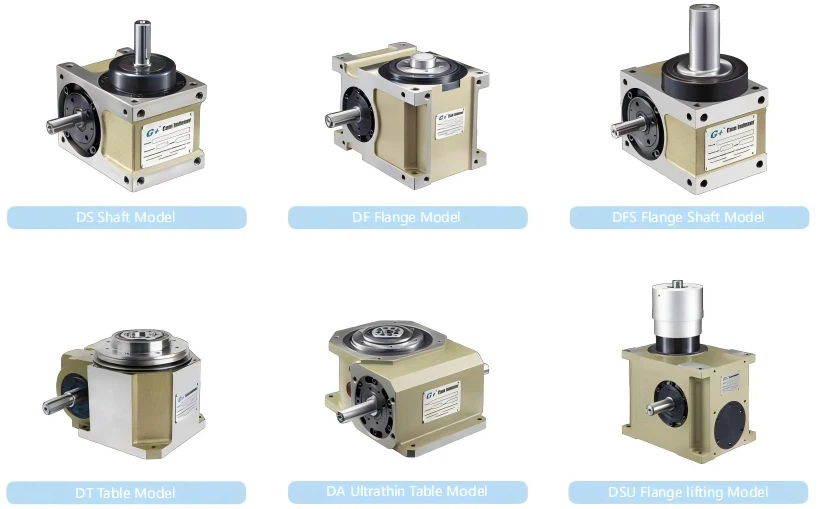

Ⅰ,Cam Indexer (Cam Divider)
Kamindekseren er en rent mekanisk intermitterende bevegelsesmekanisme. Kjernen ligger i konjugatet som griper inn mellom den buede overflatekammen på inngangsakselen og presisjonsrullene (følgerne) på utgangstårnet.
Arbeidsprinsipp: Servomotoren eller standardmotoren driver den kontinuerlige rotasjonen av inngangsakselen. Kamprofilkurven presser rullene med makt, og konverterer den kontinuerlige roterende inngangen til intermitterende indekseringsrotasjon (indeks-dwell-indeks) av utgangsakselen.
Kjernekonstruksjon:
Buet overflatekamera:Nøyaktig beregnet og maskinert for å sikre jevne bevegelseskurver (f.eks. modifisert sinus, modifisert trapesformet), som muliggjør jevne akselerasjonsoverganger og reduserer støt.
Rulletårn:Flere presisjonsnåle-rullelagre er jevnt fordelt, og gir flere-kontakt med kammen, og gir høy belastningskapasitet og stivhet.
Bolig:Laget av støpejern eller støpestål med høy-styrke, noe som sikrer total stivhet.
Bevegelsesegenskaper:Bevegelsesloven (dvele-til-indekstidsforhold, akselerasjonskurve) bestemmes av bevegelseskurven. Når den er valgt, er den fast og uforanderlig. Dens hvileperiode har mekanisk selv-låsing, som lar den motstå betydelige radielle/aksiale belastninger uten behov for en ekstra brems.
Ⅱ, hulIndekseringTabell (ServoIndekseringBord)
Det hule indekseringsbordet er en mekatronisk indekseringsenhet med høy-presisjon. Det er i hovedsak et modulært produkt som integrerer en servomotor med høyt-moment, en høy-stivhetspresisjonshastighetsredusering (vanligvis planetarisk eller harmonisk drivenhet), og en koder med høy-oppløsning.
Arbeidsprinsipp:Vertskontrolleren (PLC eller bevegelseskontroller) sender puls- eller kommunikasjonskommandoer til servostasjonen, som driver den innebygde-servomotoren til å rotere. Dreiemomentet forsterkes og presisjonen forbedres av hastighetsreduksjonen, som til slutt driver utgangsplaten til å rotere til den spesifiserte vinkelen.
Arbeidsprinsipp:Vertskontrolleren (PLC eller bevegelseskontroller) sender puls- eller kommunikasjonskommandoer til servostasjonen, som driver den innebygde-servomotoren til å rotere. Dreiemomentet forsterkes og presisjonen forbedres av hastighetsreduksjonen, som til slutt driver utgangsplaten til å rotere til den spesifiserte vinkelen.
Kjernekonstruksjon:
Høy-hastighetsreduksjon
Kjernetransmisjonskomponenten, gir et høyt reduksjonsforhold for høyt dreiemoment og ekstremt lavt tilbakeslag (til og med null tilbakeslag).
Absolutt Encoder
Gir høy-tilbakemelding for lukket-sløyfekontroll, og sikrer posisjoneringsnøyaktighet.
Hulakselstruktur
Har et stort sentralt gjennomgående-hull som gjør det lettere å passere linjer (pneumatiske, elektriske, visjonskabler) for ryddig kabelhåndtering.
Bevegelsesegenskaper:Bevegelsesloven (vinkel, hastighet, akselerasjon, dwell-til-indekstidsforhold) er fullt programmerbar, og tilbyr ekstremt høy fleksibilitet. Når den står stille, er låsing avhengig av den elektromagnetiske holdekraften (bremsen) til servomotoren.

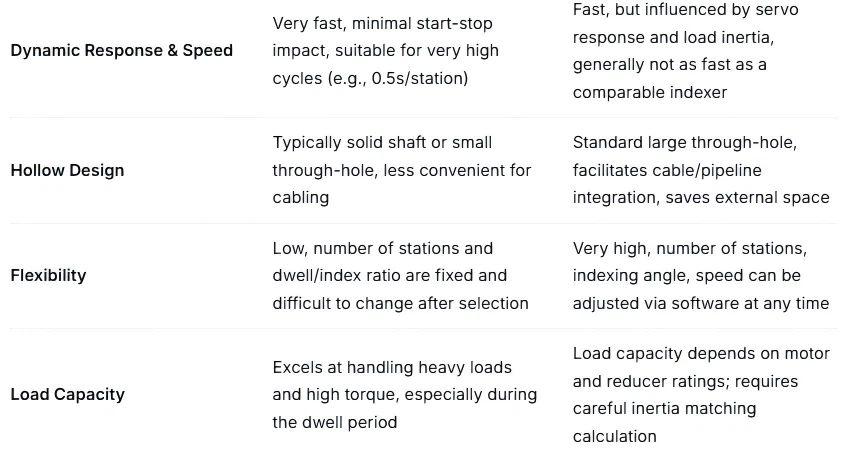

Ⅲ, Kjerneytelsessammenligning
Ⅳ, Applikasjonsvalgveiledning
Scenarier favorisererCamIndekserere:
1.Høy-Hastighet,Tung-Belastning,Fast-Produksjonslinjer
Scenarier:
Roterende monteringsmaskiner for flere-stasjoner; Høy-stemplingsmatere; Maskiner for lokking av flasker;
Store platespillere for materialbehandling
Grunn:
Indekserens stabilitet ved høye hastigheter, påliteligheten til mekanisk selv-låsing og sterk slagfasthet gjør den til det foretrukne valget for slike forhold. Dens faste bevegelsessyklus synkroniseres enkelt med automatiserte linjesykluser.
2. Applikasjoner med strenge stivhetskrav
Scenarier:
Dreieskiver som involverer direkte maskineringsoperasjoner som fresing, boring eller tapping.
Grunn:
Betydelige skjærekrefter eksisterer mellom verktøyet og arbeidsstykket under bearbeiding. Den "stive veggen" karakteristikken til indekserens oppholdstid motstår effektivt vibrasjoner og forskyvninger forårsaket av skjærekrefter, og sikrer maskineringsnøyaktighet.
3. Relativt tøffe miljøer eller linjer som krever ekstremt høy pålitelighet
Scenarier:
Støperi-, smi-, matemballasjemiljøer med olje-, støv- eller temperatur/fuktighetsvariasjoner.
Grunn:
Den rent mekaniske strukturen gir større toleranse for tøffe miljøer, har færre potensielle feilpunkter og gir høy -driftssikkerhet på lang sikt.
Scenarier som favoriserer HollowIndekseringTabeller
1.Multi-variasjon, liten-Batch fleksibel produksjon
Scenarier:Inspeksjonsstasjoner med hyppige produktbytter, 3C produktteststasjoner, personaliserte pakkestasjoner.
Grunn:Antall stasjoner og indekseringsvinkler (f.eks. ikke-lik deling) kan raskt endres via programvare uten å erstatte noen mekaniske komponenter, noe som reduserer overgangstiden betydelig.
2.Behov for komplekse bevegelsesmønstre eller visjonskoordinering
Scenarier:Høy-visuell inspeksjon (f.eks. 360 graders utseendekontroll), lasergravering, følg-type dispensering/sveising.
Grunn:Kan kommunisere i sanntid-med vertskontrolleren for å oppnå "elektroniske kamera"-funksjoner, som muliggjør hastighets- eller posisjonssynkronisering under rotasjon. Den hule strukturen letter passasjen av kamerakabler eller laserhodelinjer, og forhindrer at kabelen filtres inn.
3.Plass-Trengt utstyr som krever sentralisert kabelføring
Scenarier:Robotarmende-av-armroterende gripere, kompakte multi-stasjonstestere.
Grunn:Den hule akselen gir en perfekt kanal for pneumatiske ledninger, elektriske ledninger og vakuumrør, noe som resulterer i et rent utstyrsutseende og reduserer interferens og slitasje fra eksterne bevegelige kabler.
4.Spesielle eller ikke{0}}standardkrav for indekseringsvinkel
Scenarier:Krever et oddetall stasjoner (f.eks. 5, 7) eller spesielle vinkler (f.eks. 15 grader , 72 grader ).
Grunn:Du trenger ikke å tilpasse spesielle kameraer; enhver indekseringsvinkel kan oppnås gjennom programvareinnstillinger, noe som sparer tilpasningskostnader og tid.
Oppsummert representerer kamindeksere og hule indekseringstabeller, som to kjernekomponenter innen presisjonsautomatisering, de teknologiske retningene for henholdsvis mekanisk pålitelighet og mekatronisk fleksibilitet. Indekseringsmaskiner utmerker seg med høy-hastighet, tung-belastning, høy-stivhet og hardt-miljø faste-produksjonslinjer på grunn av deres rent mekaniske struktur, høy-hastighet og tung-lastevne og mekaniske selvlåsende{8} egenskaper. I motsetning til dette er hule rotasjonsbord, med sin fullt programmerbare bevegelseskontroll, fleksible vinkelinnstillinger, hulrutingsfordeler og gode synkoordineringsevner, bedre egnet for fleksibel produksjon,{10}}flertypeomstillinger og komplekse synkroniserte operasjonsscenarier. I praktiske applikasjoner bør den riktige kjerneindekseringsmekanismen velges vitenskapelig basert på produksjonssyklus, belastningsforhold, miljøkrav og automatiseringsfleksibilitetsbehov for å maksimere utstyrseffektiviteten og produksjonstilpasningsevnen.
