Lukket sløyfehulrotor

CS Type Closed Loop Stepper Motor Hollow Rotary Actuators

CS-typen GIGAGER Hollow Rotary Actuator er en serie produkter som kombinerer et høyt stivhet hult roterende bord med en dedikert stengemotor med stengetrykk og førerpakke. Den opprettholder brukervennligheten av en stepper motor, samtidig som det tillater svært nøyaktig posisjonering av store tröghetsbelastninger.

• Integrert aktuator og stepper motor gjør design enklere

• Hule utgangstabell med stor diameter

• Stepper motor gir utmerket ytelse

• Høy presisjon

• Agil responsivitet

• Stabilitet ved lave hastigheter

• Tuning-fri

• Høyt momentutgang

• Enkel innstilling

• Pulsinngang, 4-sifret skjerm, 4-sifret funksjonsknappstype driver

1. Hva er Hollow Rotary Actuator?

Den holde rotasjonsaktuatoren er en helt ny type roterende lastenhet fylt med motor og fører. Med høy transmisjonseffektivitet, høy presisjon, høy stivhet og høy kostnad, kombinerer den fordelene med servomotoren, kameraindeksen og DD-motoren, og oppnår en balanse mellom disse tre produktene.

Med høy presisjon girkonstruksjon og radiale lagringer, forbedret dreiemoment og stivhet, blir belastningen stabilere. Det kan gjøre segmenter i alle vinkler med servomotor eller trinnmotor, som kan møte sifferkontrollen som kameraindeksen ikke kan oppnå. Posisjonsnøyaktigheten er sammenlignbar med den direkte drivmotor som kan realisere posisjonen av tröghetsbelastningen på kort tid.

2. Hva er produktegenskapene til CS-typen Hollow Rotary Actuator?

• Forbedre påliteligheten og redusere kostnadene gjennom direkte tilkoblinger

Utstyrsbordet og robotarmen kan monteres direkte på utgangstabellen til Hollow Rotary Actuator. Det kan spare tid og kostnader for mekanisk utforming, delerallokering, beltefeil, etc., som sammenlignet med bruk av mekaniske deler som remskiver og belte.

• Ideelt alternativ til DD Motor og Cam Indexer

GIGAGER Hollow Rotary Actuator tar fordelene med servomotor, kameraindeks og DD motor, noe som gjør indekseringen i alle vinkler og høy ytelse.

• Høy presisjonsposisjon uten tilbakeslag

Non-backlash, repeterende posisjoneringsnøyaktighet opptil ± 5 bue sekunder, posisjoneringsnøyaktighet <2 bue="">

Merk: Den repeterende posisjoneringsnøyaktigheten måles ved konstant temperatur (normal temperatur) under konstant belastning.

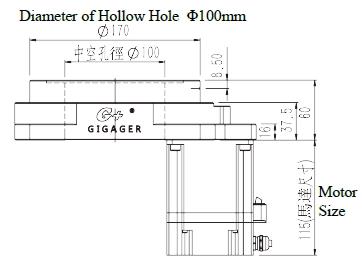

• Stor diameter Hullstruktur gjør ledninger og rørledning mulig

Ledninger og rør er mer praktiske og enkle, og fordelene ved denne funksjonen er spesielt fremtredende i kompliserte ledninger og rørmiljøer.

3. Systemkonfigurasjon av CS-typen Hollow Rotary Actuator

4. Hvor mange modeller er tilgjengelige?

For mer informasjon, se vedlagt katalog. (last ned PDF-filen på denne siden)

5. Hvilken type enhet kan bruke den holde rotasjonsaktuatoren?

Den hule roterende tabellen kan brukes for mange applikasjoner som CNC-indekseringsenhet, roterende trinn, militærrad, lasermarkering, Gyro-test, tyngdekraftsensortest, elektronisk kompasstest av mobiltelefon og annet presis elektronisk produkt. Den kan også brukes til robotarmslanger, produksjonslinje for automatisering, testutstyr, laserskjæring, etc.

Demo Video Link:

en. Demo for Gyro Test https://youtu.be/PwKiObIMXRM

b. Demo for 4. akse eller 5. akse https://youtu.be/L9gheXQ6zLc

For mer video, vennligst klikk GIGAGER Youtube Channel: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39

6. Hvordan velge riktig modell for min enhet?

I utgangspunktet trenger vi følgende informasjon, vennligst send til vårt tekniske salg.

a, Hva er vekten av lasting? Dimensjon? Uregelmessig gjenstand eller vanlig gjenstand?

b, trinnmateriale: stål eller aluminium, eller _________, ytre diameter = ______ mm, tykkelse = _______ mm

c, hvor mange segmenter? Eller hvordan er bevegelsen?

d, Hver turvarighet = Roteringstid + Posisjonstid, _________Sekund = ________ + _________ Sekunder

e, Festevekt: ____________ kg / stk

f, Foto, tegning eller mer informasjon om enheten din

Vår ingeniør skal rådføre seg med den aktuelle modellen som du ønsker.

For mer informasjon om modellvalg av Hollow Rotary Actuator, se modellvalgsider i katalog.

7. Hvordan installere den holde rotasjonsaktuatoren?

Vennligst se katalogen eller kontakt vårt tekniske salg.
